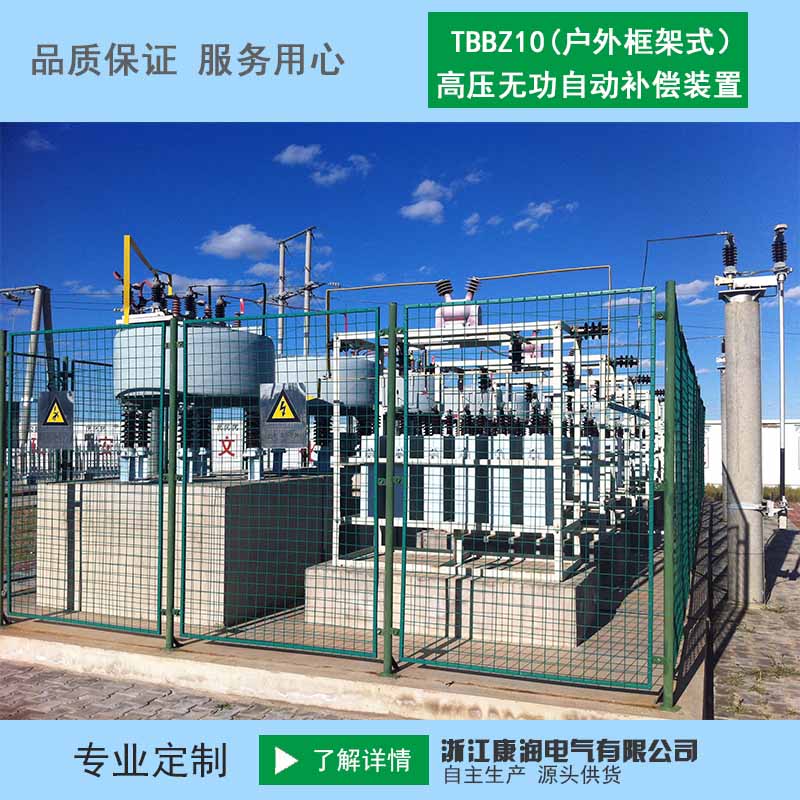

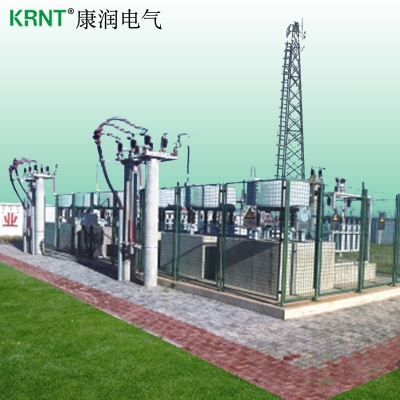

鋼鐵、石油化工、冶金、煤炭以及印染等行業的非線性負載在工作過程中產生大量諧波，功率因數較低，對電力系統造成嚴重污染，影響供電質量。高壓無源濾波補償成套裝置主要由濾波電容器、濾波電抗器和高通電阻等組合而成，形成單調諧或高通濾波通道，針對特定次諧波以及特定次以上諧波具有很好的濾除作用，同時對系統進行無功補償，提高系統的功率因數，提升系統電壓穩定性，確保供電系統的安全可靠性。由于它經濟實用、結構簡單、運行可靠、維護方便，在高壓系統中得到了廣泛的應用。
適用條件
裝置分戶內和戶外使用兩種情況。
用戶負荷比較穩定的變電站。
安裝運行的海拔高度應不超過1000米，海拔高于1000米須在訂貨時特殊說明。
溫度類別:-40/A，-25/B，相對濕度為85%。
周圍不含有對金屬有嚴重腐蝕的氣體或蒸汽。
無強烈機械震動。
與垂直面的傾斜度不超過5度。
裝置的使用條件超過上述要求，另行設計。
應用領域
大功率整流裝置:例如電解鋁、中頻爐、軋機等，半導體器件在關斷與開通的過程中會產生與其接線方式有關的特征諧波，其流入系統的諧波電流會影響變壓器和電動機等的正常工作，造成其過載甚至燒毀。
電力機車:目前各國正在運行時用的電氣化鐵路機車大多采用交流25~35kV電源，有些變電站兩相供電。這就不可避免的引起三相負荷不對稱，由此向電力系統中一并注入諧波電流和負序電流.一般在牽引變壓器的兩個供電臂上裝設容量相同的濾波器。
合鐵磁特性器件的負荷:如變壓器，鐵心電抗器等，當其工作在飽和狀態時，由于磁化曲線的非線性，會產生一定次數的諧波，其中以三次為主當系統存在并聯補償電容器時，電容器的容抗和系統感抗的一個合適比例就會造成三次諧波的嚴重放大。
